Les masses d'équilibrage à clipser sur les roues sont des composants essentiels de sécurité et de performance dans l'industrie des services de pneumatiques, conçues pour compenser le déséquilibre dynamique des voitures particulières, des VUS et des véhicules commerciaux.
Cependant, l'approvisionnement en ces composants exige un contrôle technique rigoureux. À vitesse autoroutière, la force centrifuge exercée sur un plomb d'équilibrage de roue augmente de façon exponentielle selon la formule standard de la force radiale (F = mω²r, où « m » est la masse du plomb, « ω » la vitesse angulaire et « r » le rayon de la roue). Si un plomb d'équilibrage ne présente pas la géométrie de fixation ou le profil de tension adaptés à une norme de jante spécifique, cette force provoquera un détachement immédiat, endommageant gravement la roue, présentant des risques pour la sécurité et augmentant les demandes de prise en charge sous garantie.
Chez Fortune Auto Parts (fortuneautoparts.com), nous sommes une usine de fabrication directe, et non un distributeur ou un revendeur. Certifiés IATF 16949:2016 et ISO 9001:2015, nous concevons nos produits pour répondre aux spécifications rigoureuses des constructeurs automobiles. Ce guide technique présente les normes industrielles, les propriétés métallurgiques vérifiables et les tableaux de compatibilité nécessaires aux constructeurs et aux acheteurs du marché de la rechange pour un approvisionnement précis et une réduction des risques.
Points clés à retenir
Différence de normes : les marchés européens adhèrent aux normes ETRTO (métriques/grammes), tandis que les marchés nord-américains suivent les normes TRA (variantes en onces et en grammes), et leurs clips ne sont absolument pas interchangeables.
Optimisation des jantes : Les jantes en acier nécessitent des clips à haute tension et à faible écartement (P, T, LH), tandis que les jantes en alliage nécessitent des clips plus larges et profilés (MC, AW, IAW, FN, EN) pour éviter les rayures et la corrosion galvanique.
Conformité réglementaire : Les marchés mondiaux se tournent rapidement vers des alternatives sans plomb (acier et zinc) en raison de réglementations environnementales strictes telles que RoHS et REACH.
Préparation aux véhicules électriques : Le poids plus élevé et le couple élevé des véhicules électriques (VE) nécessitent des profils de tension de clip conçus avec précision pour éviter le détachement à grande vitesse et les vibrations dynamiques.
Normes d'ingénierie régionales pour les masses d'équilibrage des roues : ETRTO vs. TRA
Poids de roue à clipser2
Les masses d'équilibrage à clipser sont conçues pour être conformes aux réglementations régionales spécifiques relatives aux flasques de roues. Comprendre les différences techniques entre les spécifications de fabrication européennes et nord-américaines est la première étape d'un approvisionnement réussi.
Style européen (norme ETRTO)
Les masses d'équilibrage des roues européennes respectent strictement les directives dimensionnelles établies par l'Organisation technique européenne du pneumatique et de la jante (ETRTO).
Incréments de masse : Standardisés strictement en grammes, allant de 5 g à 60 g par incréments de 5 g.
Géométrie du clip : Conçu pour les rebords de jantes européens standardisés (généralement norme DIN). Ceci permet une conception de clip unique et universelle qui assure une adhérence constante sur la plupart des jantes européennes en acier et en alliage.
Objectif : Un équilibre extrêmement précis, une grande granularité et une gestion des stocks simplifiée.
Style nord-américain (norme TRA)
Le marché nord-américain suit les normes établies par la Tire and Rim Association (TRA) et la norme SAE J1986. Étant donné que les équipementiers nord-américains utilisent une vaste gamme de profils de brides (bride en J, bride en K, etc.), la classification des poids est très fragmentée.
Incréments de masse : Disponible en onces (0.25 oz à 3 oz) et en grammes (5 g à 60 g).
Géométrie du clip : Fragmenté en 8 profils de clip distincts (P, MC, AW, IAW, FN, EN, T, LH) conçus pour correspondre aux épaisseurs et aux rayons exacts de la jante.
Le piège de l'approvisionnement nord-américain de la « série Gram »
Les acheteurs internationaux confondent souvent les masselottes nord-américaines (IAW, FN, EN) avec les masselottes européennes. Bien que les deux systèmes utilisent le système métrique, une masselotte nord-américaine de 20 g de type FN est munie d'un clip conforme à la norme TRA. Son angle d'insertion et l'écartement de ce clip la rendent totalement incompatible avec une jante en alliage européenne conforme à la norme ETRTO. Cette incompatibilité structurelle est l'une des principales causes de perte de poids à haute vitesse.
Mécanismes de montage des masses d'équilibrage des roues : Profils de matériau de la jante et de tension des clips
Poids de roue à clipser3
Le matériau de la roue détermine la forme, l'écartement et la tension de l'agrafe de retenue. Pour garantir une fixation optimale, notre usine utilise un acier à ressort 65Mn de première qualité, soumis à un traitement thermique précis pour atteindre une dureté Rockwell (HRC) de 42 à 50. Ceci assure à l'agrafe une « mémoire » de maintien et une force de serrage optimale après insertion.

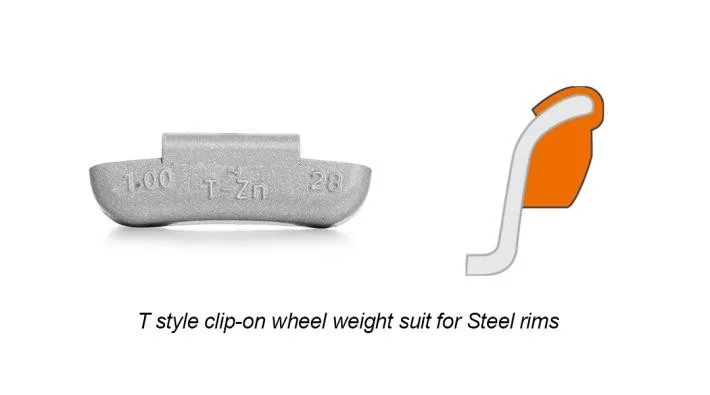

Compatibilité avec les roues en acier (Styles : P, T, LH)
Profil technique : Les jantes en acier sont dotées de rebords plus fins et très rigides.
Spécifications des clips : Ces poids comportent un écartement de clip plus étroit (généralement de 2.0 mm à 2.5 mm sans contrainte) pour générer la force de serrage à haute tension nécessaire à une rétention sûre sur l’acier mince.
Compatibilité des jantes en alliage (Styles : MC, AW, IAW, FN, EN)
Profil technique : Les jantes en alliage sont plus épaisses, profilées et très sensibles à l’abrasion.
Caractéristiques des clips : Ces clips présentent une ouverture plus large et une courbure spécifique (écart généralement supérieur à 3.0 mm) permettant de dégager le rebord épais sans rayer le vernis, tout en conservant une excellente stabilité dynamique. L’utilisation d’un clip pour jante en acier sur une jante en alliage risque d’endommager immédiatement la finition et d’amorcer l’oxydation de l’aluminium.
Science des matériaux, revêtements et conformité vérifiable des masses d'équilibrage des roues
Le choix des matériaux détermine le respect des normes environnementales, le coût des matières premières et la résistance à la corrosion. Tous les produits Fortune Auto Parts sont soumis à des tests rigoureux validés par un organisme tiers afin de garantir leur durabilité.
Statut réglementaire des matériaux Traitement et essais de surface (ASTM B117) Application optimale
Acier (Fe) conforme aux normes internationales RoHS/REACH. Protection par revêtement en poudre zinc + époxy ou Dacromet (ASTM F1136). Résiste au test de brouillard salin (SST) pendant plus de 480 à 720 heures. Marché de la rechange à fort volume ; prédominant en Amérique du Nord.
Zinc (Zn) conforme aux normes internationales (RoHS/REACH). Construction moulée sous pression. Résistance intrinsèque à la corrosion galvanique. Excellente conservation esthétique. Marchés OEM haut de gamme ; régions à environnement strict (Amérique du Nord/UE).
Contenance limitée au plomb (Pb) (directive EPA/UE 2000/53/CE). Non revêtu ou revêtu de polymère. Grande souplesse pour une adaptation optimale aux brides. Marchés européens historiques spécifiques où la réglementation l'autorise ; applications industrielles spécialisées.
Analyse du secteur : Face à l’adoption rapide des véhicules électriques (VE), qui génèrent un couple instantané nettement supérieur et présentent un poids à vide plus élevé, la demande en masselottes en acier et en zinc à haute rétention et anticorrosion a explosé. Un ajustement précis n’est plus une option ; il s’agit d’une nécessité structurelle pour prévenir la dégradation du confort acoustique et vibratoire des VE.
Liste de contrôle de la qualité des masses d'équilibrage des roues pour l'acheteur OEM
Afin de prévenir les ruptures de la chaîne d'approvisionnement, les équipes d'approvisionnement doivent vérifier les tolérances empiriques et les certifications suivantes avant de passer des commandes importantes :
Précision dimensionnelle : Le fabricant garantit-il une tolérance de poids de ±2 % à ±3 % par pièce ?
Force de rétention (test d'arrachement) : Les clips nécessitent-ils une force d'insertion < 90 N tout en exigeant une force d'arrachement supérieure à 150 N (garantissant une installation facile mais empêchant le détachement) ?
Conformité aux normes du marché : achetez-vous des clips conformes à la norme ETRTO pour l’Europe ou des clips conformes à la norme TRA (SAE J1986) pour l’Amérique du Nord ?
Certification par un tiers : L’usine peut-elle fournir des rapports de test SGS ou TUV vérifiant que les poids sont 100 % sans plomb (pour les commandes d’acier/zinc) ?
QFP
Puis-je utiliser des masses d'équilibrage de roues européennes (en grammes) sur des véhicules nord-américains ?
Non. Même si leur masse est identique (par exemple, 20 g), les masses d'équilibrage européennes sont conformes aux spécifications ETRTO pour les rebords de jante, tandis que les véhicules nord-américains nécessitent des clips conformes à la norme TRA. L'utilisation d'un clip européen sur une jante nord-américaine entraîne une force de maintien insuffisante et un risque élevé de détachement de la masse à haute vitesse.
Pourquoi les masses d'équilibrage de roues en acier et en zinc remplacent-elles les masses traditionnelles en plomb ?
La législation environnementale (telle que la directive européenne relative aux véhicules hors d'usage et diverses interdictions étatiques aux États-Unis) restreint fortement l'utilisation du plomb en raison de sa toxicité environnementale et biologique. L'acier et le zinc sont 100 % écologiques, conformes aux normes internationales et offrent une rigidité structurelle supérieure, ce qui en fait la norme pour les applications automobiles modernes.
Q3 : Comment savoir quel style de clip (P, MC, AW, etc.) correspond à mes jantes en alliage ?
Les jantes en alliage nord-américaines utilisent des profils très spécifiques. Par exemple, le style MC est conçu principalement pour les voitures particulières américaines, le style AW convient aux jantes en alliage américaines plus anciennes, tandis que le style FN est spécifiquement conçu pour les importations japonaises (Toyota, Honda, Nissan). Consultez toujours un guide d'application dédié ou vérifiez le code de la bride de la jante avant de vous approvisionner.
Comment une usine s'assure-t-elle que le clip ne perde pas son adhérence avec le temps ?
Chez Fortune Auto Parts, nous utilisons de l'acier à ressort 65Mn de haute qualité pour tous nos clips. Grâce à un traitement thermique localisé, nous fixons la dureté du clip entre 42 et 50 HRC. Ceci crée une « mémoire élastique » structurelle, garantissant ainsi que le clip conserve sa force de serrage nominale même en cas de fortes vibrations de conduite et de dilatation thermique.
Collaborez avec un fabricant de masses d'équilibrage de roues certifié IATF
Éliminez les frictions et les variations de qualité au sein de votre chaîne d'approvisionnement en vous associant directement avec le fabricant. Fortune Auto Parts dispose d'une usine de production de pointe capable de fabriquer la gamme complète de masses d'équilibrage à clipser conformes aux normes ETRTO et TRA, en acier, en zinc et en plomb.
Notre production est garantie par des tests de fatigue réalisés en interne, des chambres d'essais en acier inoxydable, des lignes d'emboutissage automatisées et des capacités complètes de fabrication sous marque privée (OEM/ODM). Consultez fortuneautoparts.com pour accéder à notre catalogue technique CAO, examiner nos rapports de conformité SGS et discuter directement de vos besoins de production en série avec notre équipe d'ingénieurs.
